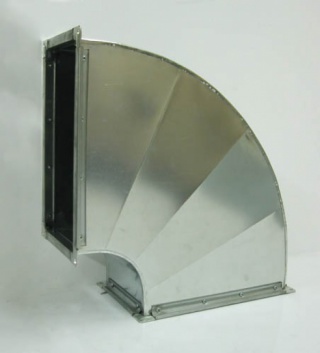

Отводы
Отводы стальные ГОСТ 17375 2001
Отвод стальной - соединительная деталь трубопровода, которая предназначена для изменения направления рабочей среды. Основная сфера применения - магистральные и промысловые трубопроводы нефтяной и газовой промышленности (штампосварные крутоизогнутые отводы), трубопроводы ТЭЦ и АЭС (отводы ОКШ или ОСС).
Существует два исполнения отводов, согласно ГОСТ 17375-2001: отводы исполнения 1 производят с градусом гиба 45,90,180 градусов и размерностью DN 15 - 1000, отводы исполнения 2 производят с градусом гиба 45,90,180 градусов и диаметрами DN 25 - 800.
Стандарты на стальные сварные отводы:
- Отраслевой стандарт 3410.752-90 - Колено стальное сварное
- Отраслевой стандарт 3410.419-90 - Секторные стальные отводы
- Отраслевой стандарт 36-21-77 - Отводы стальные секционные
- Отраслевой стандарт 34-42.663-84
- ТУ 5598 2011 - отвод крутоизогнутый стальной
- ТУ 040 2010 - отвод крутоизогнутый стальной
- ТУ 284 2005 - отвод крутоизогнутый стальной
- ТУ 020 2004 - отвод крутоизогнутый стальной
- ТУ 010 2003 - отвод крутоизогнутый стальной
- ТУ 036 2008 - гнутый стальной отвод
Отводы стальные 90 градусов нестандартные, покрытые изолирующими материалами и разработанные по различным техническим условиям заводами - изготовителями. Угол градуса гиба от 3 до 180 гр., сталь: 20, 09Г2С, 17ГС, 12Х18Н10Т, 08Х18Н10Т, 15Х5М. Кроме нормативов гост, есть большое количество технических условий, описанных выше, по которым изготавливаются стальные отводы.
Переход стальной ГОСТ 17378 2001 Трубопроводные переходы используются в нефтяной и газодобывающей отраслях и являются необходимым элементом любой трубопроводной системы. Когда речь заходит о трубопроводной арматуре, то в первую очередь возникает вопрос о смене диаметров самих труб. Таким образом, если проект трубопроводной системы подразумевает переход одного диаметра трубы в другой, значит Вам понадобится некоторое количество эксцентрических переходов.
Однако, использовать стальной концентрический переход можно только между трубами на одной оси, тогда как для труб с разными осями используют стальные эксцентрические переходы. Переход стальной изготавливается из углеродистых и низколегированных сталей марок 20, 09Г2С, в особых случаях, переходы могут изготавливаться из марок жаростойкой стали.
Виды стальных переходов
Переход стальной концентрический Переход концентрический - это элемент трубопроводной системы, предназначенный для монтажа труб разного диаметра между собой. Сфера применения: трубопроводы с агрессивной и неагрессивной потоковой средой. Монтаж производится приварным или фланцевым методами. Изготавливаются путем штамповки поковок из легированной стали в случае агрессивной среды, и углеродистой стали в случае мало-агрессивной среды.
Стальной переход штампованный
Штампованные переходы применяются в слабо-агрессивных трубопроводах со следующими параметрами: Ду = 40 - 400 (45 - 426), Ру ≤ 4.0 Мпа ( 40 кг/см2), Рраб ≤ 2.2 Мпа ( 22 кг/см2 ).
Сварные переходы
Переходы сварные концентрические изготавливаются из углеродистой низколегированной стали. Область применения - трубопроводы ТЭС. Стандарт ОСТ 34.10.753-97 распространяется так же на листовые и стальные эксцентрические переходы. Применяются в трубопроводах со следующими параметрами: Рраб ≤ 2.5 Мпа ( 25 кг/см2 ), Траб ≤ 2000C, Ду = 530 - 1220 при Ру ≤ 2.5 Мпа ( 25 кг/см2 ), Ду = 630 - 1620 при Ру ≤ 1.6 Мпа ( 16 кг/см2 )
